Visual C++ MFC的图形绘制

2024-04-11 10:57| 来源: 网络整理| 查看: 265

Visual C++ MFC的图形绘制 1. 带菜单界面制作

新建一个单文档类型的MFC AppWizard (exe)工程，工程取名为:Graphic。为此程序添加一个子菜单，菜单名称为“绘图”，并为其添加六个菜单项，分别用来控制不同图形的绘制。当用户选择其中的一个菜单项后，程序将按照当前的选择进行相应图形的绘制。添加的六个菜单项的ID及名称如表1所示。然后分别为这六个菜单项添加命令响应，本程序让视类(CGraphicView)对这些菜单命令进行响应，这六个响应函数的名称分别如表1所示在这里插入图片描述 1.启动Visual C++6.0后，打开【File】（文件）菜单下的【New】（新建）菜单项，选择Project（工程）项。然后选择“MFC AppWizard(exe)”选项，在右边的对话框Project name（工程名称）中输入“Graphic”，在接下来的步骤中依次选择“多重文档”，然后单击【Finish】（完成）按钮。在这里插入图片描述进来之后第3步就改一下属性名称就可以了，然后下面就会出现一个方框，同样的点进去，ID，标明直接复制老师给的文档里面的就可以了（有一个会报错，IDM-RECTANGLE，这个不是-而是下滑线_,IDM_RECTANGLE）全部加完之后就是这样的在这里插入图片描述然后在对话框空白处单击右键，选择“ClassWizard”（建立类向导）选项，显示如下所示的“MFC Class Wizard”对话框，选择“Member Maps”选项卡，在“Object Ids”中可以看到对话框界面上的按钮和文本框的ID。选择“IDM_DOT”，单击【Add Variable】，为“IDC_Dot”添加变量（下面几个IDM_XXX,都按上述步骤添加变量）如图：在这里插入图片描述全都填加完后点确定。然后在FileView–>Header Files –>GraphicView.h(双击),添加一个私有变量，如图：然后在FileView–>Header Files –>GraphicView.cpp(双击),找到CGraphicView::CGraphicView()函数，进行初始化加完之后往下滑或者在Class View –>CGraphicView–>OnDot()(双击) 在这里插入图片描述从OnDot()开始往下选中，换成如下代码

void CGraphicView::OnDot() { m_nDrawType=1; } void CGraphicView::OnLine() { m_nDrawType=2; } void CGraphicView::OnRectangle() { m_nDrawType=3; } void CGraphicView::OnEllipse() { m_nDrawType=4; } void CGraphicView::OnShanxing() { m_nDrawType=5; } void CGraphicView::OnLianxuxian() { m_nDrawType=6; }

第一步就算完成了。

2. 点、直线、矩形、椭圆的绘制

对于直线、矩形和椭圆，在绘制时都可有两点来确定其图形。当鼠标左击时得到一个点，当鼠标左键松开时得到另外一个点。为视类CGraphicView分别捕获鼠标左键按下和弹起这两个消息。另外当鼠标左键按下时，需要将鼠标当前按下点保存，因此我们为CGraphicView再增加一个CPoint类型的私有成员变量：m_ptOrigin，在视类的构造函数中将此变量初始化为0。在鼠标按下消息响应函数中，保存该点。

在对话框空白处单击右键，选择“ClassWizard”（建立类向导）选项，显示如下所示的“MFC Class Wizard”对话框，选择“Member Maps”选项卡，在“Object Ids”中选 CGraphicView，在Messages里面找到WM_LBUTTONDOWN—>Add Function 再WM_LBUTTONUP–>Add Function（这两个就是鼠标按下跟弹起）如图：在这里插入图片描述然后在FileView–>Header Files –>GraphicView.h(双击),再添加一个私有变量，如图：然后在FileView–>Header Files –>GraphicView.cpp(双击),找到CGraphicView::CGraphicView()函数，进行初始化初始化后，直接往下滑到最底，把这两个函数在这里插入图片描述改为

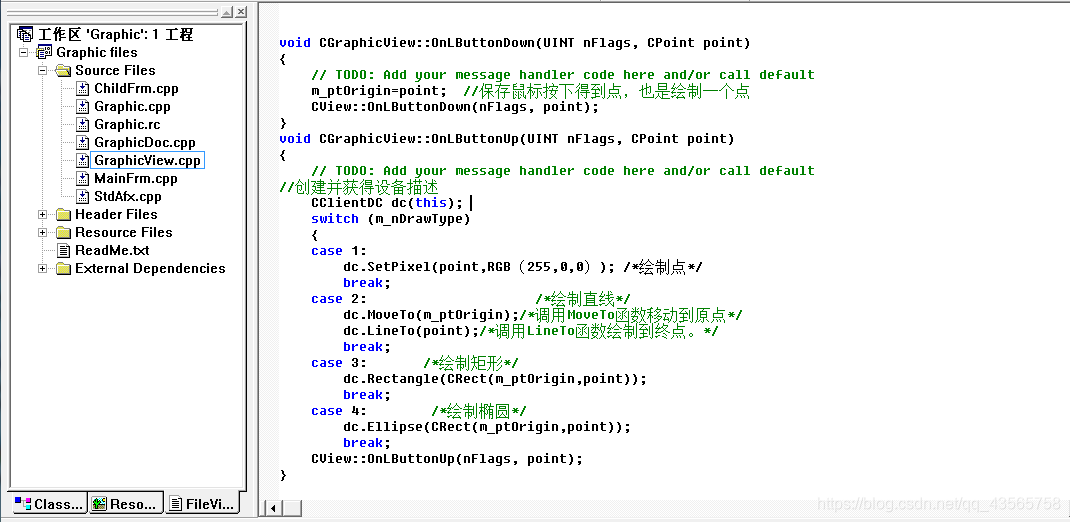

void CGraphicView::OnLButtonDown(UINT nFlags, CPoint point) { // TODO: Add your message handler code here and/or call default m_ptOrigin=point; //保存鼠标按下得到点，也是绘制一个点 CView::OnLButtonDown(nFlags, point); } 在鼠标左键弹起消息响应函数中实现绘图，代码如下： void CGraphicView::OnLButtonUp(UINT nFlags, CPoint point) { // TODO: Add your message handler code here and/or call default //创建并获得设备描述 CClientDC dc(this); switch (m_nDrawType) { case 1: dc.SetPixel(point,RGB(255,0,0)); /*绘制点*/ break; case 2: /*绘制直线*/ dc.MoveTo(m_ptOrigin);/*调用MoveTo函数移动到原点*/ dc.LineTo(point);/*调用LineTo函数绘制到终点。*/ break; case 3: /*绘制矩形*/ dc.Rectangle(CRect(m_ptOrigin,point)); break; case 4: /*绘制椭圆*/ dc.Ellipse(CRect(m_ptOrigin,point)); break; CView::OnLButtonUp(nFlags, point); } }

如果你复制Word文档里面的代码，会有报错在这里插入图片描述位置1：括号要改成英文的位置2：少了一个反括号改完后,大家就可以编译运行（Ctrl+F5）了，（因为只有四个函数，所以扇形跟连续线没有实现是画不出来的）如图：刚刚有人问我#include"stdafx.h",报错怎么解决。具体方法还没研究出来，不过有的同学吧这个改成#include"StdAfx.h"就解决了还有一个方法就是，打开StdAfx.cpp，编译一下（报错不管），关掉这个cpp，再编译一开始那个就解决了
